Was ist neu in Pulsonix
Version 13

Datenblatt Version 13

Version 13.0 im Überblick

IDX Collaboration Interface

Das neue IDX Collaboration Interface bringt PCB und MCAD in der PulsonixDesignumgebung noch näher zusammen.
Integrieren Sie Pulsonix mithilfe einer ereignisgesteuerten Methodik in Ihr MCADSystem (Mechanical CAD) oder aus Ihrem MCADSystem. Dadurch können Sie jede Phase der mechanischen Integration in Ihre Leiterplatte steuern.


Impedanzgesteuertes Routing


Innerhalb der HighSpeed Option können Sie Ihre Impedanzregeln mit Impedanzwerten definieren und die Leiterbahnbreite generieren, die zum Routing anhand dieser Werte erforderlich ist. Materialien, Dicken und der Lagenaufbau werden bei der Berechnung genutzt.


Fotorealistische Darstellung im 3DViewer


Mit Pulsonix 13 kann die 3D-STEP-Vorschau nun ein fotorealistisches Bild anzeigen, das mithilfe von Ray- und PathTracingAlgorithmen generiert wurde. Mithilfe der GPU zeigen beide Algorithmen qualitativ hochwertigere Bilder an, die das physische Design besser widerspiegeln.


Flexi Boards Neutral Bending Axis

Die Einführung der neutralen Biegeachse sorgt in der 3D-Viewer-Umgebung für zusätzliche Faltgenauigkeit. Dies liefert einen Biegefaktor, sodass die wahre Länge der gebogenen Form und der Leiterbahnen berechnet wird, wodurch Spannung oder Druck vermieden werden.

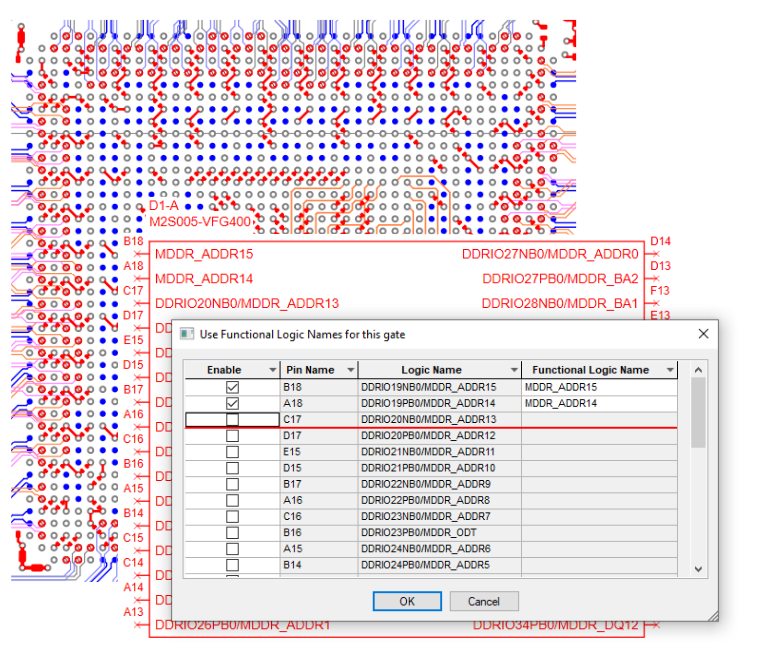

FPGA Erweiterungen

Zur weiteren Verbesserung der FPGA-Unterstützung in Pulsonix führt Version 13 auswählbare funktionale Logiknamen eines Teil-Pins innerhalb des Designs ein. Dies bedeutet, dass Teile mit Pins mit mehreren funktionalen Verwendungszwecken nach der Platzierung und nach Verwendung des FPGATools definiert werden können. Funktionslogiknamen können auch über eine neue CSV-Importfunktion importiert werden.


Visualisierung von Designelementen

Für diese Version wurden ebenenbasierte Transluzenz, Elementschraffur und gemusterte Leiterbahnen eingeführt. Das bedeutet, dass jede Form pro Lage transparent sein kann. Dies und gemusterte Leiterbahnen verleihen Ihren Designs zusätzliche Klarheit. Eingebettete Ansichten nutzen diese Funktion, um endgültige Fertigungszeichnungen zu verbessern.
