Echte 64-Bit Software-Architektur und erweitertes

Multi-Threading machen die Arbeit mit der

Software noch schneller und effizienter.

Was ist neu in Pulsonix
Version 12.0

Datenblatt Version 12

Version 12.0 im Überblick

Echte 64-Bit Anwendung

Pulsonix wurde vollständig auf eine echte 64-Bit Anwendung umgestellt. Durch die Nutzung von 64 Bit konnte eine Leistungssteigerung von Pulsonix erreicht werden, die das Arbeiten mit grossen Designs effizienter macht. Die bisherige 32-Bit Speicherbegrenzung von 4Gb wurde durch 64 Bit auf 2TB+ erhöht.

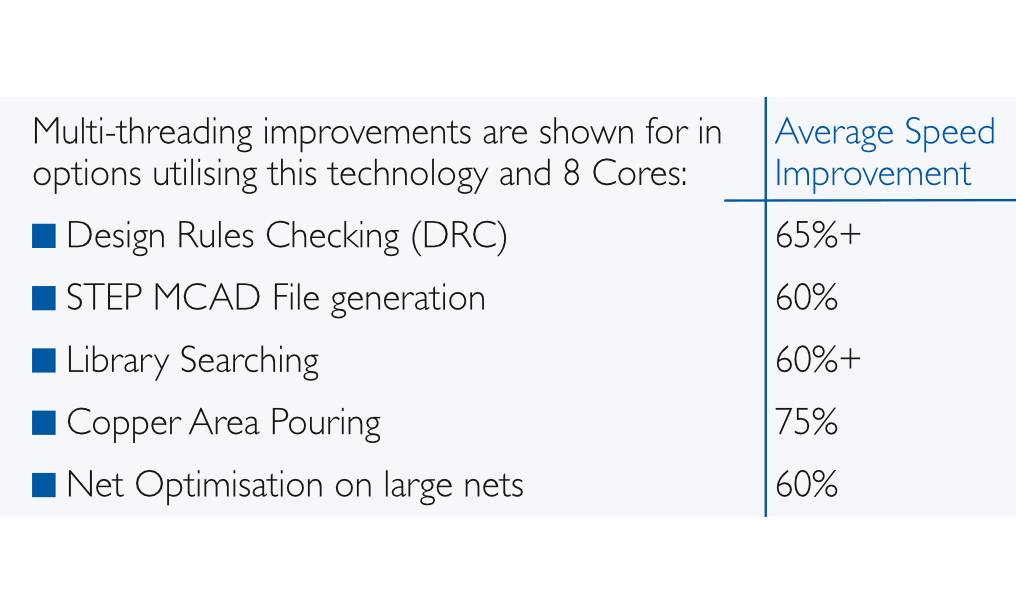

Erweiterte Nutzung von MultiThreading

Die schon bisher in Pulsonix genutzte Multi-Threading Technologie zur Ausnutzung von Mehrkern-Prozessoren wurde erweitert bei: Finde Part in Bibliothek, Einfügen von Bauteilen, Bibliotheks-Indizierung, DRC und STEP Datei Erzeugung. Diese Funktionen profitieren von der deutlich effizienteren Parallel-Verarbeitung von Daten und erfahren eine deutliche Leistungssteigerung.

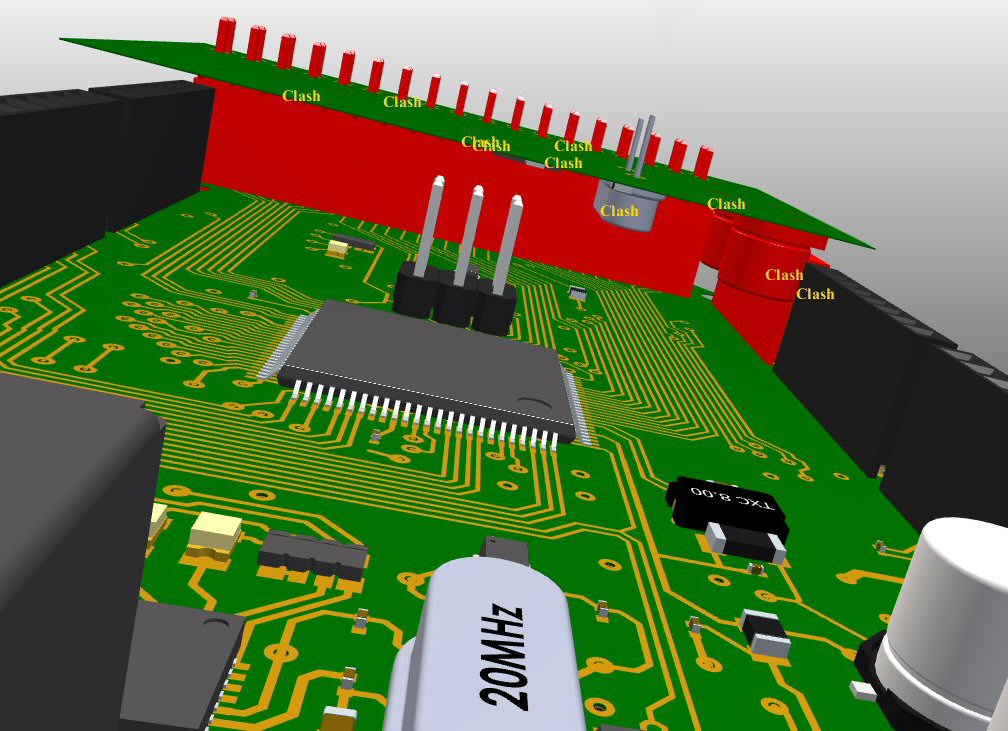

Mehrfach Board Fähigkeiten im STEP-Preview

Innerhalb des Pulsonix PCB Editors können mehrere Boards definiert werden, die bei der Erzeugung von STEP Daten umgesetzt werden. Zusätzliche Board Ursprünge, Offsets, Rotationen und Referenzen können für die Boards im Editor definiert werden. Diese Daten werden bei der STEP Erzeugung genutzt um die finale Position und Ausrichtung in 3D zu zeigen. Befehle im STEP Previewer ermöglichen die Faltung um die finalen Board-Positionen anzuzeigen. Kollisionswarnungen zwischen den Bauteilen auf den gefalteten Boards und die Beseitigung der Kollisionen durch Bauteil-Verschiebung in 3D sind möglich. Diese Verschiebungen werden direkt in die 2D Umgebung zurück übertragen.

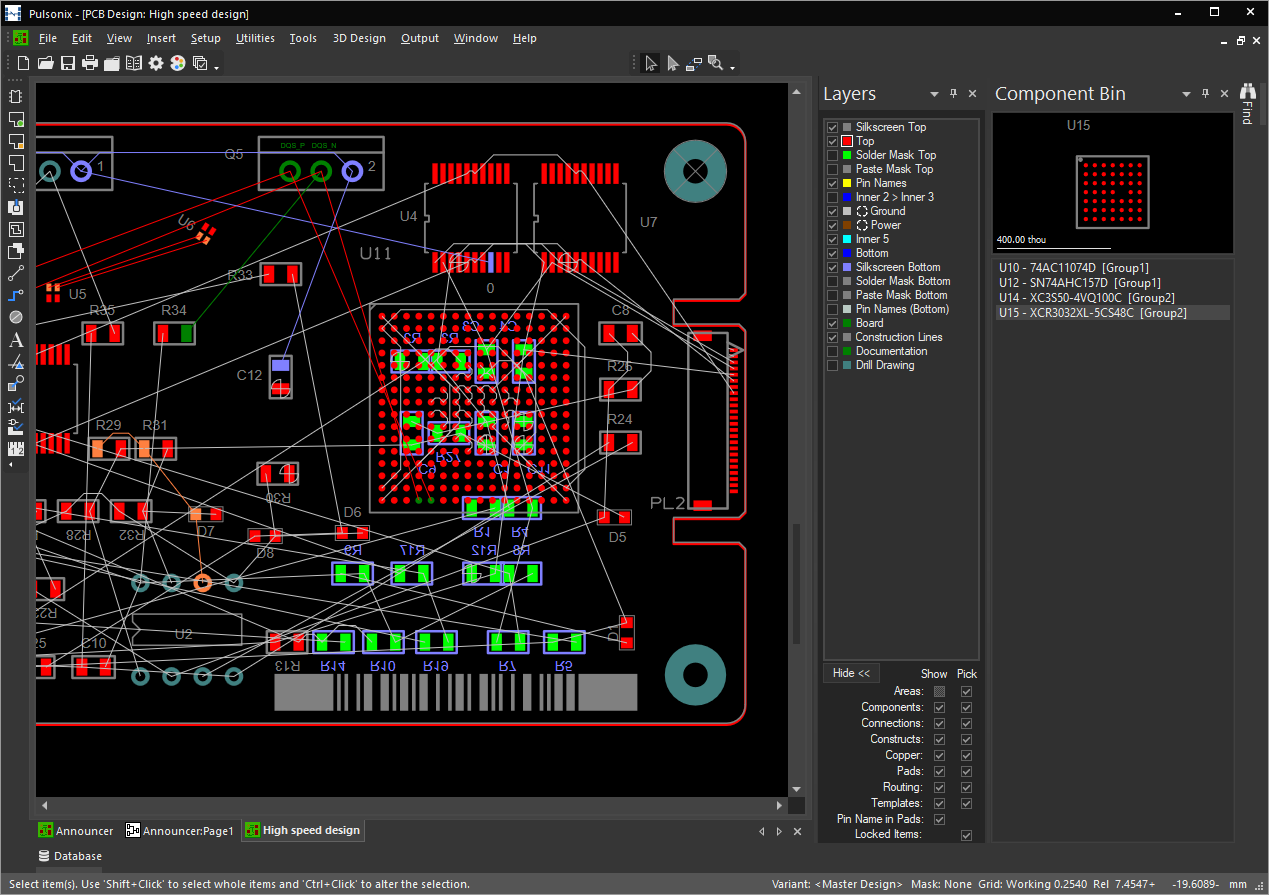

Dunkles GUI Design

Ein neues, alternatives, dunkles GUI Design ist durchgehend in Pulsonix verfügbar, inkl. aller Dialoge und Hinweisfenstern. Neue Toolbar Icons mit erhöhtem Kontrast gegenüber dem jeweiligen Hintergrund und ein einfaches Umschalten zwischen hellem und dunklem Design sind vorhanden. Das dunkle Design macht das professionelle Arbeiten mit Pulsonix über längere Zeitabschnitte deutlich entspannter für die Augen und reduziert Müdigkeit, so dass die Produktivität erhöht wird.

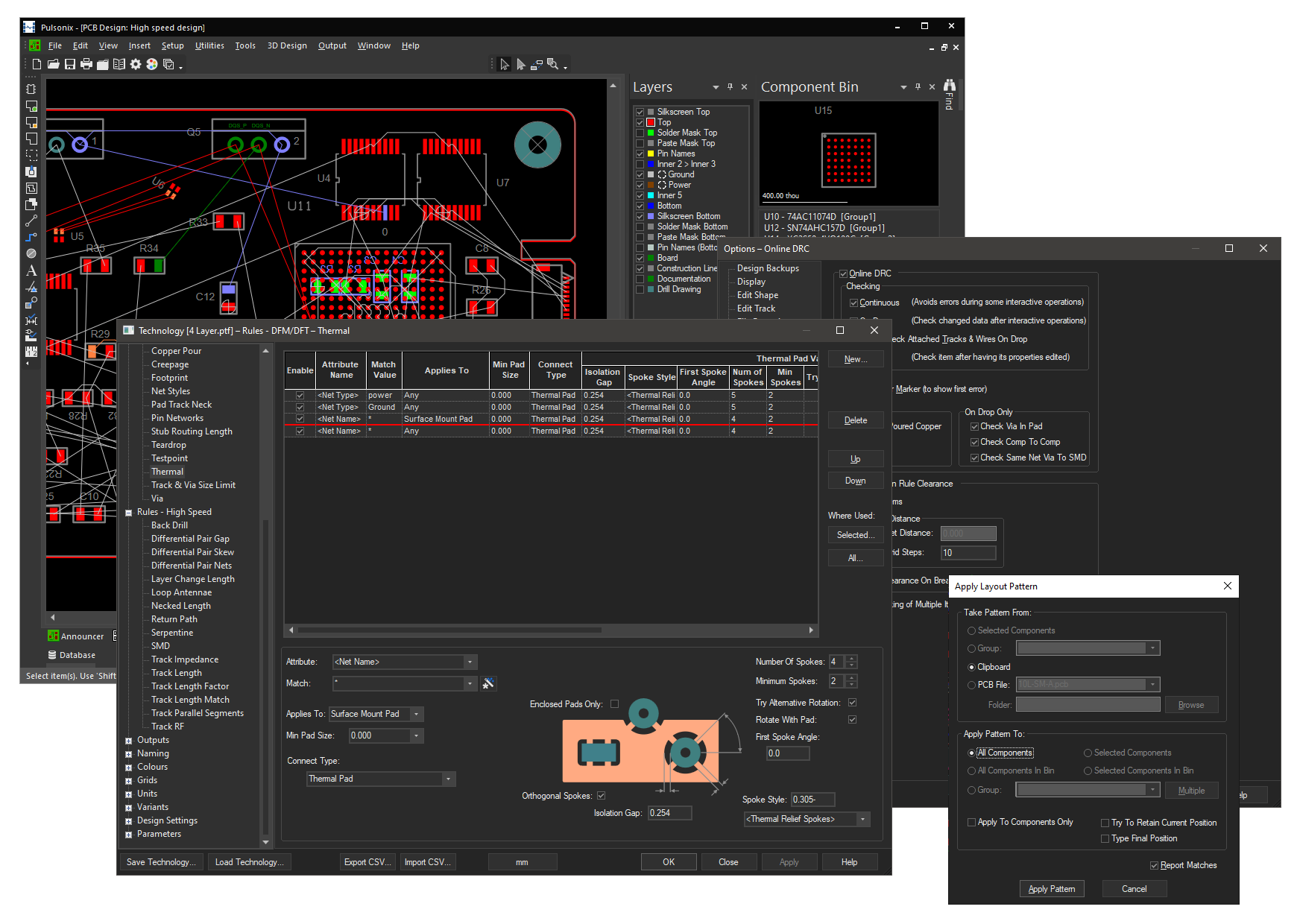

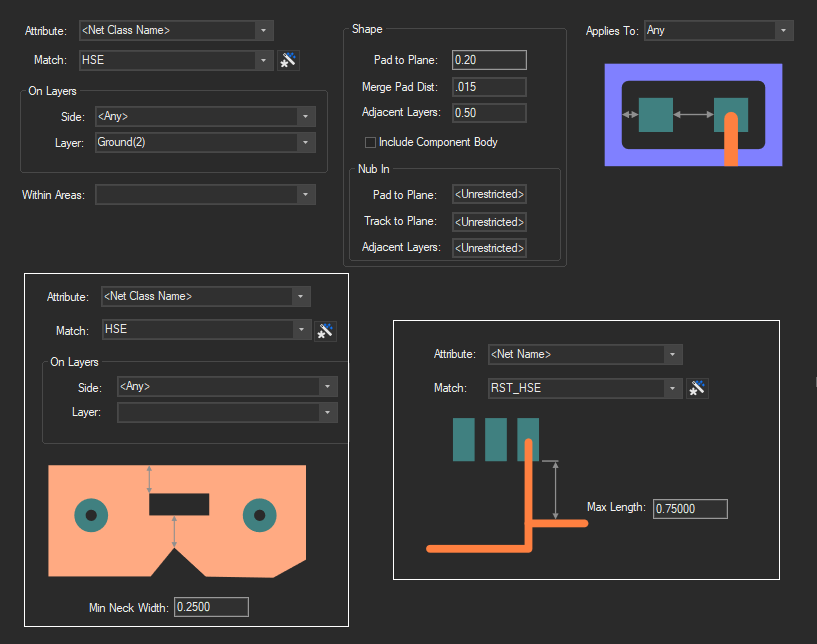

Neue praxisorientierte DFM-Regeln

Im Technologie Dialog wurden durch neue DFM-Regeln signifikante Verbesserungen bei der Design Definition und Verifikation vorgenommen. Es gibt neue Regeln für: minimales Pad Land bei Montagelöchern, minimale Textgröße, minimale Lötstoppmaskenbreite, Abstand Lötstoppmaske Leiterbahn, längenabhängige Teardrops, min. Kupferabstand bei Fräsungen und V-Scores in Panels und Verhalten beim Kupferfluten im selben Netz.

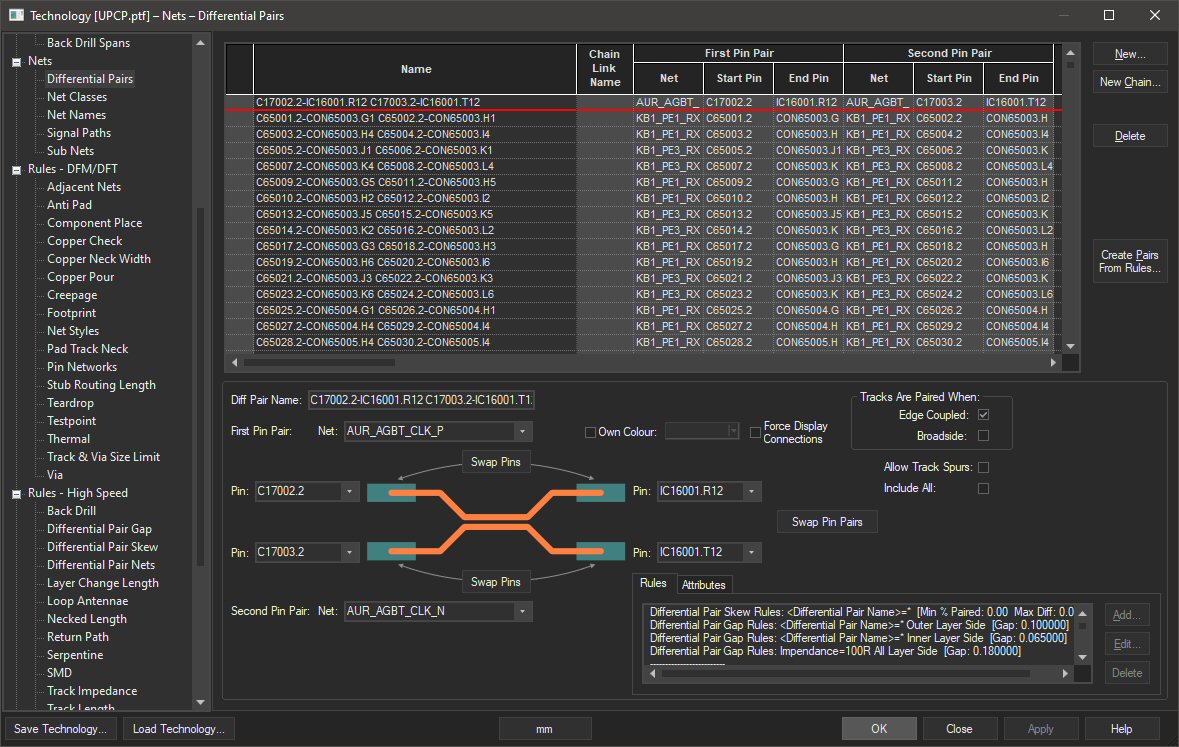

Differential Pair Rules

Erstellen Sie mithilfe der neuen Regeldefinitionen innerhalb der Technologie differenzielle Paarregeln. Flexible Regeln lassen sich einfach mit Netzattributen und Platzhaltern definieren, die je nach Präferenz einzigartig oder allgemein sein können. Wenn kritische Differenzpaar-Via-Muster bereits verfügbar sind, wie z. B. Bodenrückführungen oder positionsoptimierte, können Sie dieses Muster jetzt kopieren und für andere Paare im Design wiederverwenden.

V12 Tech dialog.jpg
